hello, any one can help me make multiple leader match same angle


mikewong0719

Recommended Posts

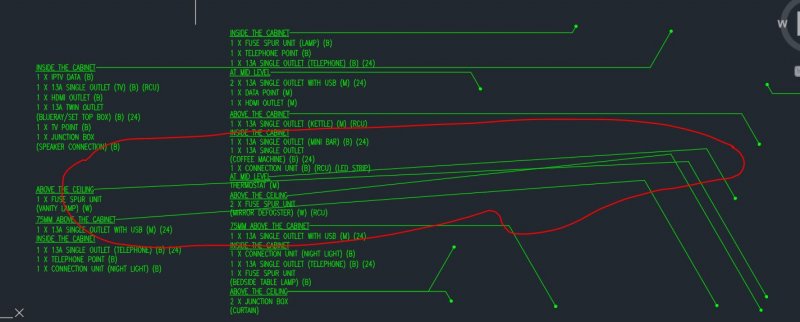

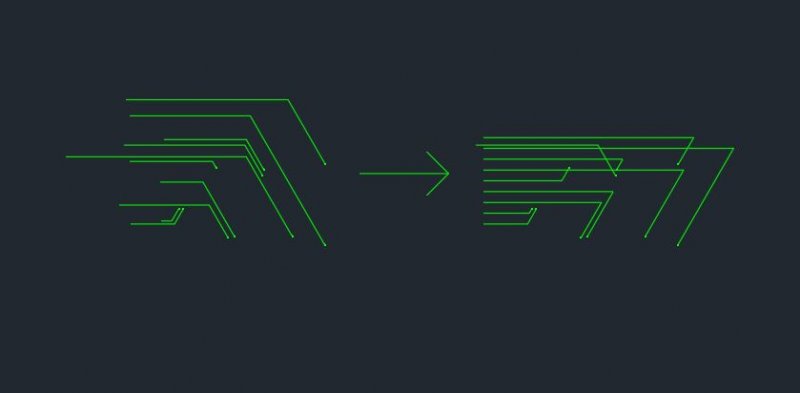

HELP, does any one have a method or lisp can make multiple leader arrange and match same angle ,because my job need to make a lot of multiple leader arrange ,anyone can suggest solve the problem ??



like from 1 to 2



Link to comment
Share on other sites

but i try multileader algin, how can i change from leader to mleader, i found a lisp can change to mleader , but once time only can change 1 leader to multileader , how can i change all leader to mleader faster

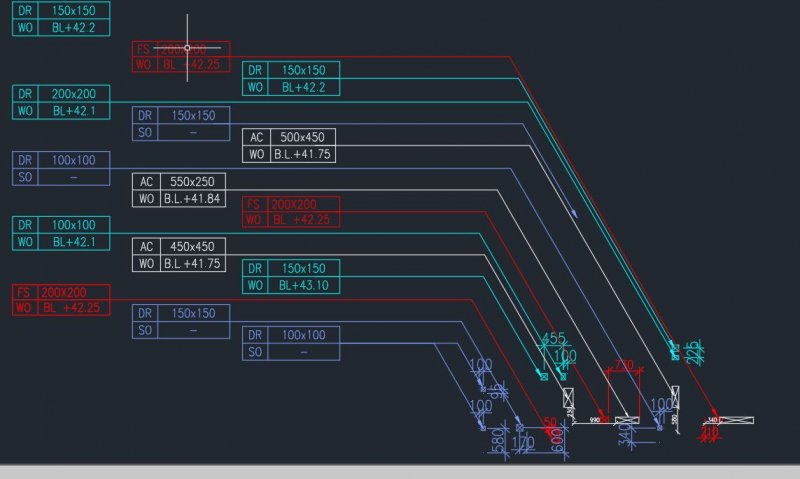

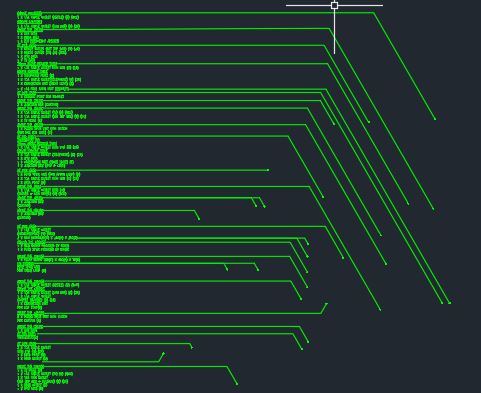

because my job need to align over 300 leader and align , this too waste my time

Link to comment
Share on other sites

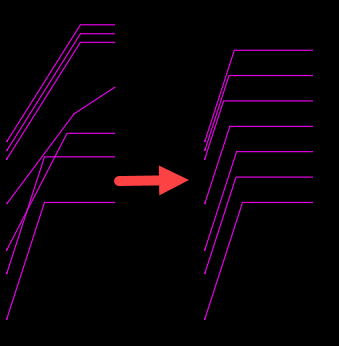

Give this a try:

(defun c:foo (/ _pts a d e el epts i mp n o p p2 s x y)
 ;; RJP 03.27.2018
 ;; Aligns 'old school' 3 pt leaders matching angle of leader and fixes offset distance of horizontal landings
 ;; ***The bottom most leader is the one matched***
 ;; Far from perfect, but better than doing it manually
 (defun _pts (e) (mapcar 'cdr (vl-remove-if-not '(lambda (x) (= 10 (car x))) (entget e))))
 (cond	((and (setq s (ssget ":L" '((0 . "leader"))))
      (setq s (vl-sort (mapcar '(lambda (x) (append (list x) (_pts x)))
			       (vl-remove-if 'listp (mapcar 'cadr (ssnamex s)))
		       )
		       '(lambda (a b) (< (cadr (last a)) (cadr (last b))))
	      )
      )
      (setq d (/ (distance (last (car s)) (last (last s))) (length s)))
      (or (setq
	    i (getdist
		(strcat "\nEnter spacing for horizontal leader[<" (vl-princ-to-string d) ">]: ")
	      )
	  )
	  (setq i d)
      )
      (setq e (car s))
      (setq s (cdr s))
 )
 (setq a (angle (car (setq epts (cdr e))) (cadr epts)))
 (setq y (last epts))
 (setq n 1)
 (foreach l s
   (setq o (vlax-ename->vla-object (car l)))
   (setq p (cdr l))
   (cond ((setq	mp (inters (car p)
			   (polar (car p) a 1e-2)
			   (setq p2 (list (car y) (+ (* n i) (cadr y)) 0.0))
			   (polar p2 0.0 1e-2)
			   nil
		   )
	  )
	  (vlax-put o 'coordinates (apply 'append (list (car p) mp p2)))
	  (setq n (1+ n))
	 )
   )
 )
)
 )
 (princ)
)(vl-load-com)


  • Like 1
Link to comment
Share on other sites

my drawing leader now can align, but leader have a block or text need to algin ,any method can make block align leader

:)


Link to comment
Share on other sites

my drawing leader now can align, but leader have a block or text need to algin ,any method can make block align leader

:)



Post a sample drawing.

Link to comment
Share on other sites

Gotta love the forum spammers....;)



:lol:



(_CreateNewThread "hello ,does any one have a method or lisp can make multiple leader arrange and match same angle")
(foreach x
 '("hello, does any one have a method or lisp can make multiple leader arrange and match same angle ,because my job need to make a lot of multiple leader arrange ,anyone can suggest solve the problem ??
   \nTHX"
   "Multiple need same angle same height,does anyone have a method?"
   "my drawing is like to this drawing , many cbw need to show, how can i align angle and heignt all leader easily"
   "bump"
   "bump"
   "bump"
 )
 (_PostReply x)
); foreach

Link to comment
Share on other sites

  • 2 months later...

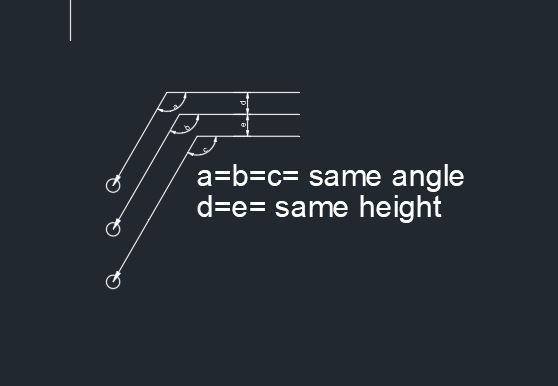

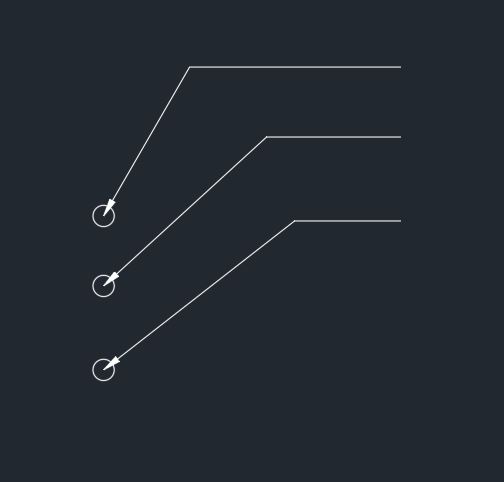

hello, any one can help me make multiple leader match same angle, because i have a lot of leader but leader angle not same , but my job need to arrange all leader make same angle, how can i do ??I only need same angle, no need same height

THX


Link to comment
Share on other sites

in other post, i found this lisp, but i only need same angle, no need same height, but i don't know how to change this lisp, anyone can help me, pls



Code:

---------

(defun c:foo (/ _pts a d e el epts i mp n o p p2 s x y)
 ;; RJP 03.27.2018
 ;; Aligns 'old school' 3 pt leaders matching angle of leader and fixes offset distance of horizontal landings
 ;; ***The bottom most leader is the one matched***
 ;; Far from perfect, but better than doing it manually
 (defun _pts (e) (mapcar 'cdr (vl-remove-if-not '(lambda (x) (= 10 (car x))) (entget e))))
 (cond ((and (setq s (ssget ":L" '((0 . "leader"))))
             (setq s (vl-sort (mapcar '(lambda (x) (append (list x) (_pts x)))
                                      (vl-remove-if 'listp (mapcar 'cadr (ssnamex s)))
                              )
                              '(lambda (a b) (< (cadr (last a)) (cadr (last b))))
                     )
             )
             (setq d (/ (distance (last (car s)) (last (last s))) (length s)))
             (or (setq
                   i (getdist
                       (strcat "\nEnter spacing for horizontal leader[<" (vl-princ-to-string d) ">]: ")
                     )
                 )
                 (setq i d)
             )
             (setq e (car s))
             (setq s (cdr s))
        )
        (setq a (angle (car (setq epts (cdr e))) (cadr epts)))
        (setq y (last epts))
        (setq n 1)
        (foreach l s
          (setq o (vlax-ename->vla-object (car l)))
          (setq p (cdr l))
          (cond ((setq mp (inters (car p)
                                  (polar (car p) a 1e-2)
                                  (setq p2 (list (car y) (+ (* n i) (cadr y)) 0.0))
                                  (polar p2 0.0 1e-2)
                                  nil
                          )
                 )
                 (vlax-put o 'coordinates (apply 'append (list (car p) mp p2)))
                 (setq n (1+ n))
                )
          )
        )
       )
 )
 (princ)
)

Edited by rkmcswain
Added [CODE] tags
Link to comment
Share on other sites

Try this, but it's untested... And I don't think it will be applicable for example picture you provided...

Please post the code in code tags next time :

[noparse]

Your code here...

[/noparse]





(defun c:foo ( / mtchleader ss a i lea p1 p2 p3 mp )

 (vl-load-com)

 (while
   (or
     (not (setq mtchleader (car (entsel "\nPick matching leader - matching angle of this leader is reference angle for all other leaders..."))))
     (if mtchleader
       (/= (cdr (assoc 0 (entget mtchleader))) "LEADER")
     )
   )
   (prompt "\nMissed or picked wrong entity type...")
 )
 (while
   (or
     (prompt "\nSelect leaders to match...")
     (not (setq ss (ssget "_:L" '((0 . "LEADER")))))
   )
   (prompt "\nEmpty sel.set...")
 )
 (setq a (angle (cdr (assoc 10 (entget mtchleader))) (cdr (assoc 10 (cdr (member (assoc 10 (entget mtchleader)) (entget mtchleader)))))))
 (if (ssmemb mtchleader ss)
   (ssdel mtchleader ss)
 )
 (repeat (setq i (sslength ss))
   (setq lea (ssname ss (setq i (1- i))))
   (setq p1 (cdr (assoc 10 (entget lea))))
   (setq p2 (cdr (assoc 10 (cdr (member (assoc 10 (entget lea)) (entget lea))))))
   (setq p3 (cdr (assoc 10 (reverse (entget lea)))))
   (setq mp (inters p1 (polar p1 a 1e-2) p2 p3 nil))
   (vla-put-coordinates (vlax-ename->vla-object lea) (apply 'append (list p1 mp p3)))
 )
 (princ)
)





Regards, M.R.

HTH.

Link to comment
Share on other sites

Try this, but it's untested... And I don't think it will be applicable for example picture you provided...

Please post the code in code tags next time :

[noparse]

Your code here...

[/noparse]





(defun c:foo ( / mtchleader ss a i lea p1 p2 p3 mp )

 (vl-load-com)

 (while
   (or
     (not (setq mtchleader (car (entsel "\nPick matching leader - matching angle of this leader is reference angle for all other leaders..."))))
     (if mtchleader
       (/= (cdr (assoc 0 (entget mtchleader))) "LEADER")
     )
   )
   (prompt "\nMissed or picked wrong entity type...")
 )
 (while
   (or
     (prompt "\nSelect leaders to match...")
     (not (setq ss (ssget "_:L" '((0 . "LEADER")))))
   )
   (prompt "\nEmpty sel.set...")
 )
 (setq a (angle (cdr (assoc 10 (entget mtchleader))) (cdr (assoc 10 (cdr (member (assoc 10 (entget mtchleader)) (entget mtchleader)))))))
 (if (ssmemb mtchleader ss)
   (ssdel mtchleader ss)
 )
 (repeat (setq i (sslength ss))
   (setq lea (ssname ss (setq i (1- i))))
   (setq p1 (cdr (assoc 10 (entget lea))))
   (setq p2 (cdr (assoc 10 (cdr (member (assoc 10 (entget lea)) (entget lea))))))
   (setq p3 (cdr (assoc 10 (reverse (entget lea)))))
   (setq mp (inters p1 (polar p1 a 1e-2) p2 p3 nil))
   (vla-put-coordinates (vlax-ename->vla-object lea) (apply 'append (list p1 mp p3)))
 )
 (princ)
)





Regards, M.R.

HTH.



this lisp doesn't work, anyone can help me, PLS

Link to comment
Share on other sites

this lisp doesn't work, anyone can help me, PLS

Replace this

(vla-put-coordinates (vlax-ename->vla-object lea) (apply 'append (list p1 mp p3)))

with

(vlax-put (vlax-ename->vla-object lea) 'coordinates (apply 'append (list p1 mp p3)))

Link to comment
Share on other sites

NOW THIS LISP IS WORK , BUT ONLY CAN MAKE ANGLE ,BUT LEADER SECOND LINE HAVE A PROBLEM , HOW CAN SOLVE?? pls

(defun c:foo ( / mtchleader ss a i lea p1 p2 p3 mp )

 (vl-load-com)

 (while
   (or
     (not (setq mtchleader (car (entsel "\nPick matching leader - matching angle of this leader is reference angle for all other leaders..."))))
     (if mtchleader
       (/= (cdr (assoc 0 (entget mtchleader))) "LEADER")
     )
   )
   (prompt "\nMissed or picked wrong entity type...")
 )
 (while
   (or
     (prompt "\nSelect leaders to match...")
     (not (setq ss (ssget "_:L" '((0 . "LEADER")))))
   )
   (prompt "\nEmpty sel.set...")
 )
 (setq a (angle (cdr (assoc 10 (entget mtchleader))) (cdr (assoc 10 (cdr (member (assoc 10 (entget mtchleader)) (entget mtchleader)))))))
 (if (ssmemb mtchleader ss)
   (ssdel mtchleader ss)
 )
 (repeat (setq i (sslength ss))
   (setq lea (ssname ss (setq i (1- i))))
   (setq p1 (cdr (assoc 10 (entget lea))))
   (setq p2 (cdr (assoc 10 (cdr (member (assoc 10 (entget lea)) (entget lea))))))
   (setq p3 (cdr (assoc 10 (reverse (entget lea)))))
   (setq mp (inters p1 (polar p1 a 1e-2) p2 p3 nil))
   (vlax-put (vlax-ename->vla-object lea) 'coordinates (apply 'append (list p1 mp p3)))
 )
 (princ)
)


Edited by rkmcswain
Added [CODE] tags
Link to comment
Share on other sites
